逆流閉式冷卻塔
閉式冷卻的優點及應用實例
閉式冷卻塔是無數商業和工業過程冷卻中經常被采用的,一些實例如下:
● 水源熱泵
● 獨立冷卻設備
● 制冷主機
● 自然冷卻應用
● 數據處理中心
● 混合式蒸發式、干式冷卻
● 對特殊液體的冷卻
● 壓縮機套體冷卻、中間冷卻、后冷卻
● 機器套體冷卻
● 感應爐冷卻
● 單臺冷卻設備對多類負荷進行集中冷卻
對于最終用戶來說,由于閉式冷卻系統將工藝流體保持在一個清潔的的閉式回路中,從而具有許多操作上和維護上的優勢。
● 保證工藝流體不被污染
● 降低結垢的可能性,將系統效率提高到最大的程度
● 降低系統能耗成本
● 降低系統維護成本
● 與開放式冷卻塔+熱交換器組合相比
更接近空氣濕球溫度,并減少了結垢現象,提高了工藝的效率。
● 與空冷系統相比
工藝溫度降低了10—20℃,占用空間更小,能耗更低。
● 與開式冷卻塔相比
不含污染物的閉式冷卻能夠大幅度的降低工藝過程中的結垢現象,從而確保在長期運行下恒定的工藝性能。
● 與一次性用水系統相比
減少對環境的不良影響,節約95%的冷卻水。
● 降低安裝費用,減少占地空間。
將冷卻塔和換熱器的功能有效的整合到單臺設備中,降低了管道和系統布置的復雜程度。
復合流系列
工作原理
工作流體在盤管中流動,盤管外壁被噴淋水包裹,流體的熱量通過管壁傳遞與水和空氣形成飽和濕熱蒸汽,熱量由風機排入大氣,水分被擋回水槽循環噴淋,消耗量極少,噴淋水在循環的過程中通過PVC散熱片降低水溫,與新鮮入風形成風水同向流動。盤管主要依靠顯熱熱傳導方式,特別適合于高溫流體的冷卻。
產品特點
1)維修方便
巨大的維修空間,為設備的檢修提供變革性的便利,可在運行條件下通過檢修門入塔內維修。
2)防止結垢
較佳的水覆蓋與管外表是由于空氣和噴淋水以順暢、平行和向下的路徑流過盤管表面,維持了完全管外覆蓋。從而消除了有利于水垢行成的干點。
運行原理圖
逆流系列
工作原理
進風形式為底部逆流進風,與下落的噴淋水逆向交替形成飽和濕熱空氣,熱量由頂部風機排出,水份由特殊結構的脫水器收回集水槽循環使用,內部空間沒有換熱填料,騰出更多的空間增加盤管的單位散熱面積,結構更緊湊、占地小。特別適合用于溫度較接近當?shù)貪袂驕囟鹊那闆r。
產品特點
1)結構更緊湊
由于減少了換熱填料的空間,使得該類型設備結構更加緊湊,占用空間更小,運輸安裝方便。更適合用于環境惡劣的場所,如煉鐵廠,鑄造廠及各類廠礦企業。
2)橢圓管設計
換熱管設計成橢圓管,排列更為緊密,相比圓管流體充注量更少,同時可以降低空氣的流動阻力。
3)可增加預冷翅片,實現高溫預冷和低溫停水,更適合嚴重缺水地區。
運行原理圖
蒸發式冷凝器結構及主要部件說明
風機
ZHX/ZNX 系列蒸發式冷凝器采用蒸發冷專用鋁合金軸流風機,前傾式風葉結構設計,流線型入口風筒,風阻小、風量大、噪音低、性能佳、效率高。無皮帶傳動的結構,減少了傳動部件,并采用全封閉自冷式低噪音蒸發冷專用電機,具有體積小、重量輕、啟動性能佳、運行可靠、經久耐用等優點。
循環泵
循環泵采用不受轉向限制的優質機械密封,無泄漏,壽命長。并選用專用戶外型電機,特殊配置的進口軸承保證機泵長期可靠運行,具有小功率,大流量,低噪音,性能優異等特點。
采用進口鍍鋁鋅板
產品外殼采用進口鍍鋁鋅板,它是當今耐腐蝕性能最強的板材之一,使用壽命是普通鍍鋅板的3~6倍。并且具有阻熱性強、耐熱性高、外表美觀等優點。
表冷器
表冷器由優質的無縫流體管制成,冷卻盤管組的整體熱浸鋅處理,增強了盤管防腐蝕能力,延長了使用壽命,盤管沿制冷劑流向傾斜便于液體排出,盤管壓力降較低。
表冷器管型可根據工藝要求選用橢圓管、翅片管、波接管、復合型表冷器等型式。
電子水處理儀
配置先進的電子水除垢儀,其利用電子脈沖技術對循環水進行防垢除垢、殺菌滅藻的處理。您只需接通220V電源即可對循環水水質進行處理,有效的避免了盤管壁、填料上污垢的形成。
可拆式除水器
產品獨創的可拆式除水器采用耐腐蝕PVC材料,其結構通過改變氣流流向, 能有效地去除從盤管中出來的濕空氣水份,使水的飄逸率降低至0.001%以下。當清洗填料時,可方便的將出水器卸除。
先進的水分配系統
產品冷卻水噴淋系統采用大流量防堵塞的提藍式噴嘴,保證了布水的連續均勻噴灑在盤管表面上的水,在引風的作用下讓水最大限度的覆蓋于盤管表面,使水、空氣與制冷劑充分進行熱交換,從而提高了傳熱效果。噴嘴扣接于噴淋支管上,當清洗噴嘴及噴淋支管時可方便將其拆卸。
PVC填料熱交換層
特殊設計的PVC蜂窩式橫流填料,捷徑的橫進風結構,使空氣能迅速帶走水中的熱量獨特的填料流道,使水流在填料表面能形成大面積的流動水膜,延長了水在填料里的冷卻時間,提高了水冷卻效果。具有風阻系數小、抗老化、不易變形等優點。

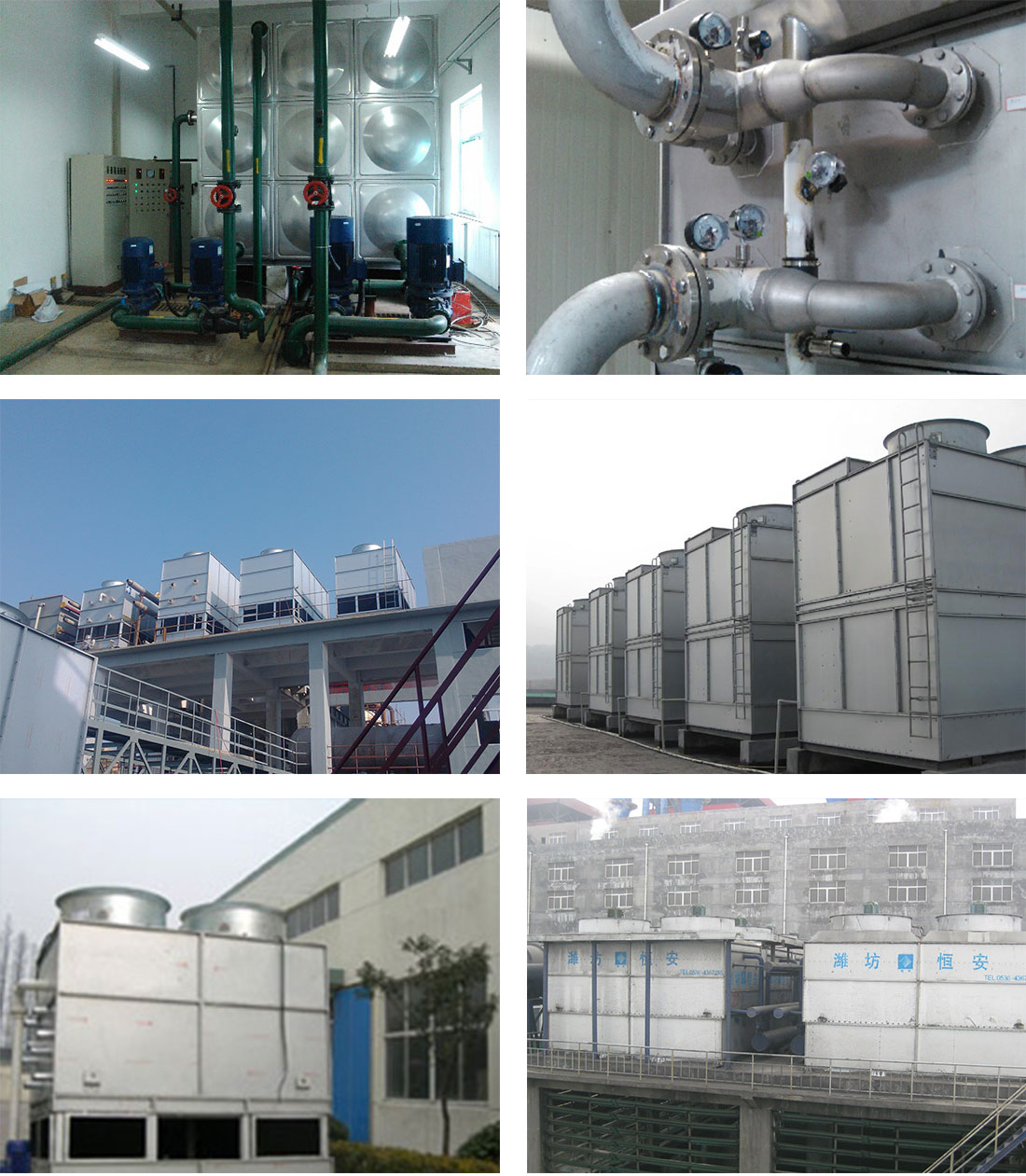

部分產品現場照片
